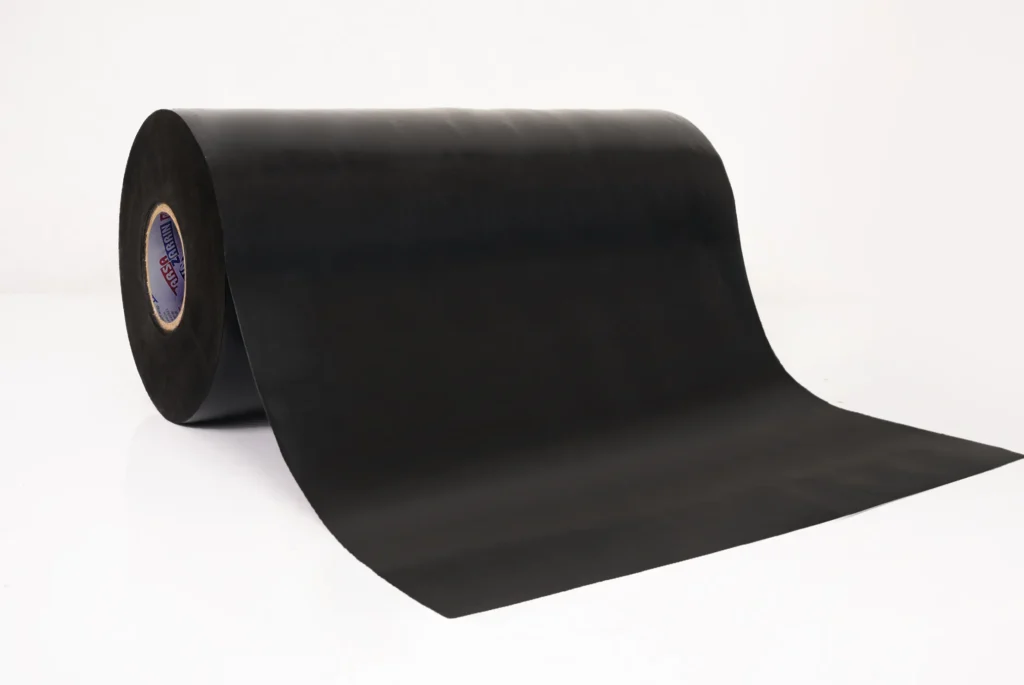

معرفی و کاربرد نوار مشکی (Inner Tape) در صنعت لوله‌گذاری
نوار مشکی که به آن Inner Tape نیز گفته می‌شود، نوعی پوشش عایق است که در صنعت نفت و گاز برای محافظت از لوله‌ها و تجهیزات در برابر طیف گسترده‌ای از خطرات استفاده می‌شود. این نوار معمولاً از مواد پلیمری مانند پلی‌اتیلن یا بوتیل لاستیکی ساخته شده و به‌صورت چسبی یا غیرچسبی عرضه می‌گردد. در این مقاله قصد داریم با ویژگی‌ها و کاربردهای این نوع پوشش بیشتر آشنا شویم.اهمیت استفاده از نوار مشکی برای محافظت از لوله‌ها و تجهیزات
صنعت نفت و گاز به‌شدت به لوله‌ها و تجهیزات برای انتقال و ذخیره‌سازی مواد سیال مانند نفت خام، گاز طبیعی و محصولات پتروشیمی متکی است. این خطوط در معرض طیف گسترده‌ای از خطرات نظیر خوردگی، فرسایش، ضربات مکانیکی و اشعه UV قرار دارند که عدم کنترل آن‌ها می‌تواند منجر به نشت، انفجار و خسارات مالی سنگین شود. نوار مشکی (Inner Tape) یک راهکار مقرون‌به‌صرفه و کارآمد جهت ایجاد مانع فیزیکی پایدار میان لوله و عوامل خورنده محیطی است و طول عمر سیستم‌های انتقال را تضمین می‌کند. مهم‌ترین مزایای استفاده از نوار مشکی در خطوط لوله نفت و گاز:- جلوگیری از خوردگی: نوار مشکی یک سد فیزیکی نفوذناپذیر در برابر رطوبت، آب، ترکیبات شیمیایی خاک و الکترولیت‌ها ایجاد کرده و عامل اصلی فرسایش فلز را خنثی می‌کند.
- افزایش طول عمر تأسیسات: حفاظت مستمر در برابر عوامل خورنده و تنش‌های مکانیکی، دوام خطوط لوله را بالا برده و هزینه‌های تعویض زودهنگام را کاهش می‌دهد.
- کاهش ریسک‌های ایمنی: مهار خطرات ناشی از نشت، ترکیدگی و انفجار لوله‌ها، سطح ایمنی نیروی انسانی و محیط زیست را ارتقا می‌دهد.
- بهبود راندمان حرارتی: این نوارها با دارا بودن خاصیت عایق حرارتی، اتلاف دما در خطوط انتقال گرم یا سرد را به حداقل می‌رسانند.
- کاهش هزینه‌های تعمیر و نگهداری: با پیشگیری از پوسیدگی و سایش زودهنگام، دفعات بازرسی‌های پرهزینه و تعمیرات دوره‌ای به شکل چشمگیری افت می‌کند.
- نصب آسان و سریع: سرعت بالای رول‌پیچی دستی یا ماشینی نوار مشکی، زمان اجرای پروژه‌ها و هزینه‌های اجرایی را پایین می‌آورد.
- اقتصادی و مقرون‌به‌صرفه: در مقایسه با رنگ‌آمیزی‌های چندلایه سنگین یا عایق‌کاری‌های گران‌قیمت کارخانه‌ای، نوارهای سردپلیمر بسیار مقرون‌به‌صرفه هستند.
خسارات ناشی از خوردگی و فرسایش خطوط لوله
خوردگی یکی از مخرب‌ترین چالش‌های فنی در تأسیسات هیدروکربوری است. بر اساس گزارش مؤسسه پژوهشی Battelle، خسارت سالانه خوردگی در صنعت جهانی نفت و گاز معادل ۳.۱ الی ۳.۸ درصد از تولید ناخالص داخلی (GDP) برآورد شده است که این رقم سالانه به تریلیون‌ها دلار می‌رسد. در ایالات متحده نیز هزینه مستقیم خوردگی در این حوزه سالانه بالغ بر ۱۷ میلیارد دلار تخمین زده می‌شود.
خوردگی علت حدود ۱۵ تا ۲۰ درصد از حوادث نشتی در تأسیسات نفت و گاز است. حوادثی همچون نشت نفت Deepwater Horizon در سال ۲۰۱۰ گواهی بر ابعاد فاجعه‌بار این‌گونه آسیب‌ها بر اکوسیستم و اقتصاد هستند.
علاوه بر زیان‌های مالی مستقیم، عواقب زیر نیز از پیامدهای فرسایش لوله‌ها به‌شمار می‌روند:
- افت دبی و راندمان: تجمع رسوبات ناشی از زنگ‌زدگی باعث افت فشار سیال و کاهش بازده انتقال می‌شود.
- آلودگی گسترده محیطی: نشت مشتقات نفتی موجب تخریب سفره‌های آب زیرزمینی و خاک‌های کشاورزی می‌گردد.
- توقف عملیات تولید: بروز ترکیدگی ناگهانی، خطوط انتقال را برای روزها از مدار خارج کرده و خسارات عدم‌النفع ایجاد می‌کند.
دسته‌بندی انواع نوار مشکی بر اساس متریال

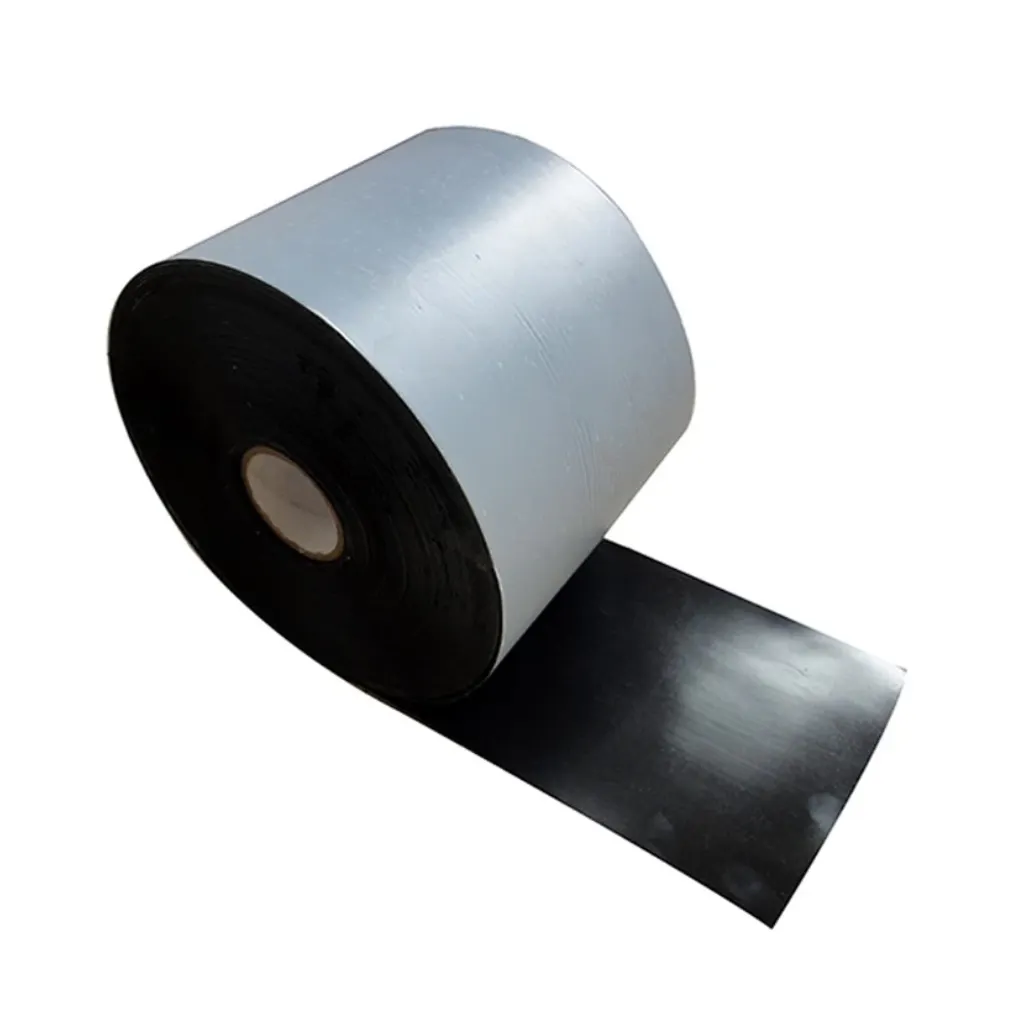

نوارهای مشکی محافظتی بر پایه ترکیبات پلیمری متفاوتی تولید می‌شوند که هر یک مشخصات ویژه‌ای دارند:۱. نوار پلی‌اتیلن (PE Tape)
- مزایا:
- مقرون‌به‌صرفه: اقتصادی‌ترین نوع نوار موجود در بازار.
- مقاومت شیمیایی مطلوب: پایدار در برابر انواع بازها، اسیدهای ضعیف و مواد شیمیایی خاک.
- مقاومت در برابر اشعه UV: سازگار با محیط‌های باز و تابش آفتاب.
- سهولت اجرا: وزن سبک و انعطاف‌پذیری بالا هنگام پیچیدن دور لوله.
- معایب:
- محدودیت دمای کاری: حساس به حرارت‌های بالا و امکان شل شدن لایه چسبی.
- مقاومت سایشی پایین: آسیب‌پذیری نسبی در برابر سنگریزه‌ها و بستر ناهموار خاک.
- چسبندگی متوسط: قدرت گیرش کمتر نسبت به مدل‌های بوتیل یا اپوکسی.
۲. نوار پایه اپوکسی
- مزایا:
- چسبندگی مکانیکی فوق‌العاده: پیوند محکم و بادوام با سطح فلز لوله.
- استحکام مکانیکی بالا: مقاوم در برابر بارهای سطحی، ضربه و تغییرات حرارتی.
- مقاومت شیمیایی استثنایی: نفوذناپذیر در مجاورت حلال‌ها و مواد شیمیایی خورنده صنعتی.
- عایق الکتریکی قوی: جلوگیری از ایجاد پیل‌های گالوانیکی و خوردگی الکترولیتی.
- معایب:
- قیمت بالاتر: هزینه تمام‌شده بیشتر نسبت به نوار پلی‌اتیلن.
- حساسیت در نصب: نیازمند آماده‌سازی دقیق‌تر سطح و دقت بالا در اجرا.
- تخریب‌پذیری در برابر UV: نیاز به لایه محافظ خارجی در صورت قرارگیری در معرض نور خورشید.
۳. نوار لاستیک بوتیل (Butyl Tape)
- مزایا:
- آب‌بندی بی‌نظیر: قدرت خودجوش بالا و چسبندگی الاستومری عالی به فلز و پلاستیک.
- دوام بالا: تحمل مطلوب در برابر فشارهای دینامیکی و انبساط/انقباض لوله.
- مقاومت کامل در برابر هوازدگی و UV: پایداری خواص فیزیکی در بلندمدت.
- مقاومت در برابر مواد شیمیایی خورنده: عملکرد مطمئن در خاک‌های اسیدی و قلیایی.
- معایب:
- هزینه بیشتر: بالاتر بودن قیمت نسبت به گریدهای پایه پلی‌اتیلن.
- دقت در فرایند نصب: نیاز به رعایت الزامات فنی ویژه برای جلوگیری از کشش بیش از حد نوار.
- لزوم رعایت نکات ایمنی: رعایت مراقبت‌های فردی در زمان کار با پرایمرها و چسب‌های مربوطه.
۴. نوار ترموست (Thermoset Tape)
- مزایا:
- تحمل حرارتی فوق‌العاده: پایداری ساختار در خطوط انتقال حرارت بالا بدون تغییر شکل.
- مقاومت عالی در برابر سایش و ضربه: ایده‌آل برای محیط‌های خشن صنعتی.
- عایق الکتریکی بسیار مؤثر: ممانعت از جریان‌های سرگردان و خوردگی خاک.
- معایب:
- بالا بودن هزینه اولیه: در ردیف گران‌ترین نوارهای عایق خطوط لوله.
- فرایند نصب تخصصی: نیاز به مهارت بالا و بعضاً تجهیزات گرمایشی یا پخت حرارتی.
- محدودیت مقاومت نوری: کاهش خواص سطحی در صورت تابش مستقیم و طولانی‌مدت آفتاب.
