پایپ جکینگ، روشی نوین و کارآمد برای نصب لوله در زیر زمین بدون نیاز به حفاری‌های گسترده است. این روش با حفظ محیط زیست و کاهش اختلال در ترافیک، به عنوان یکی از بهترین گزینه‌ها برای اجرای پروژه‌های زیربنایی شهری شناخته می‌شود.
پایپ جکینگ، تکنیکی پیشرفته و کم‌تهاجمی برای نصب لوله در زیر زمین است که در سال‌های اخیر به طور گسترده‌ای مورد استفاده قرار می‌گیرد.
در این روش، لوله‌ها با استفاده از نیروی هیدرولیک و بدون نیاز به حفاری‌های گسترده، به صورت افقی در زیر زمین رانده می‌شوند. این روش به دلیل مزایای فراوان، جایگزین مناسبی برای روش‌های سنتی حفاری بوده و در پروژه‌های عمرانی و زیرساختی از اهمیت بالایی برخوردار است.
- تاریخچه تکنولوژی پایپ جکینگ
- اصول و مبانی جکینگ لوله
- مزایا و معایب پایپ جکینگ
- کاربردهای پایپ جکینگ
- مقایسه پایپ جکینگ با روش‌های سنتی
تاریخچه تکنولوژی پایپ جکینگ
پایپ جکینگ یا لوله‌رانی افقی هدایت‌شده، تکنیکی است که در دهه‌های اخیر به عنوان یک روش کارآمد برای نصب لوله در زیر زمین شناخته شده است. با این حال، ریشه‌های این تکنیک به قرن نوزدهم بازمی‌گردد.
اولین تلاش‌ها برای حفر تونل‌های کوچک با استفاده از روش‌های مشابه پایپ جکینگ به اواخر قرن نوزدهم برمی‌گردد. این تلاش‌ها عمدتاً برای ایجاد گذرگاه‌های کوچک زیرزمینی برای تاسیسات زیربنایی مانند خطوط لوله آب و گاز انجام می‌شد.
جنگ جهانی دوم نقطه عطفی در توسعه تکنیک‌های حفاری و تونل‌زنی بود. نیاز به ایجاد زیرساخت‌های سریع و ایمن در مناطق جنگی، محرک اصلی برای پیشرفت این تکنیک‌ها بود.
پس از پایان جنگ جهانی دوم، با افزایش نیاز به توسعه زیرساخت‌های شهری و صنعتی، تکنیک‌های حفاری و تونل‌زنی به سرعت پیشرفت کردند.
با پیشرفت فناوری، تجهیزات و ماشین‌آلات مورد استفاده در پایپ جکینگ نیز پیشرفته‌تر شدند. استفاده از جک‌های هیدرولیکی، سیستم‌های کنترل دقیق و ابزارهای حفاری پیشرفته، دقت و سرعت عملیات را به طور قابل توجهی افزایش داد.
از دهه 1950 به بعد، پایپ جکینگ به عنوان یک روش مستقل و کارآمد برای نصب لوله در زیر زمین مطرح شد. با توسعه این تکنیک، کاربردهای پایپ جکینگ گسترش یافت و از نصب خطوط لوله آب و گاز به حوزه‌های دیگری مانند فاضلاب، برق، مخابرات و نفت و گاز نیز گسترش یافت.
تکنیک پایپ‌جکینگ، نخستین بار در اواخر دهه 1920 به منظور جابجایی لوله‌های بتنی استفاده شد. این روش به عنوان یک راهکار کارآمد و مقرون به صرفه، به ویژه برای اجرای خطوط لوله در مسافت‌های کوتاه (حدود 150 متر بین ایستگاه‌های جک) مورد توجه قرار گرفت.
با این حال، می‌توان گفت که کشورهای صنعتی پیشرفته مانند ایالات متحده، آلمان، ژاپن و انگلستان در پیشرفت این تکنیک نقش بسیار مهمی داشته‌اند.
اصول و مبانی جکینگ لوله
لوله‌رانی افقی هدایت‌شده، یک روش مهندسی عمران است که برای نصب لوله در زیر زمین بدون نیاز به حفاری گسترده استفاده می‌شود.
این روش به دلیل مزایایی مانند کاهش اختلال در سطح زمین، کاهش هزینه‌ها و زمان اجرا، در بسیاری از پروژه‌های زیرساختی به کار می‌رود.
پایپ جکینگ چیست؟
مبانی و جزئیات اولیه روش پایپ‌جکینگ برای نخستین بار در سال 1941 توسط انجمن پایپ‌جکینگ آمریکا (APJ) تدوین و ارائه شد. از آن زمان تاکنون، مطالعات و تحقیقات گسترده‌ای در این زمینه انجام گرفت.
در عصر حاضر، با پیشرفت تکنولوژی، امکان نصب لوله‌های بتنی با قطرهای بسیار بزرگ (تا 4000 میلی‌متر) به روش پایپ‌جکینگ فراهم است. این روش در انواع مختلف خاک و در مسافت‌های طولانی قابل اجرا است و به یکی از روش‌های پرکاربرد در اجرای پروژه‌های زیربنایی تبدیل شده است.
حفاری تونل در روش پایپ‌جکینگ به دو صورت دستی، پنوماتیکی و یا با استفاده از ماشین‌آلات حفاری تونل تحت فشار (TBM) انجام می‌پذیرد. انتخاب روش حفاری به عوامل مختلفی همچون جنس خاک، قطر لوله و طول مسیر بستگی دارد.
عملیات نصب لوله‌های بتنی در این روش با استفاده از جک‌های هیدرولیکی انجام می‌شود. نیروی قابل توجهی که این جک‌ها اعمال می‌کنند، جهت غلبه بر مقاومت اصطکاکی ناشی از حرکت لوله در داخل تونل ضروری است.
به منظور جلوگیری از آسیب دیدن لبه‌های لوله بتنی در حین اعمال فشار توسط جک‌های هیدرولیک، از حلقه‌های فولادی (Thrust ring) در محل تماس جک‌ها با دهانه لوله استفاده می‌شود. این حلقه‌ها با توزیع یکنواخت فشار، از تغییر شکل و آسیب دیدن لوله جلوگیری می‌کنند.

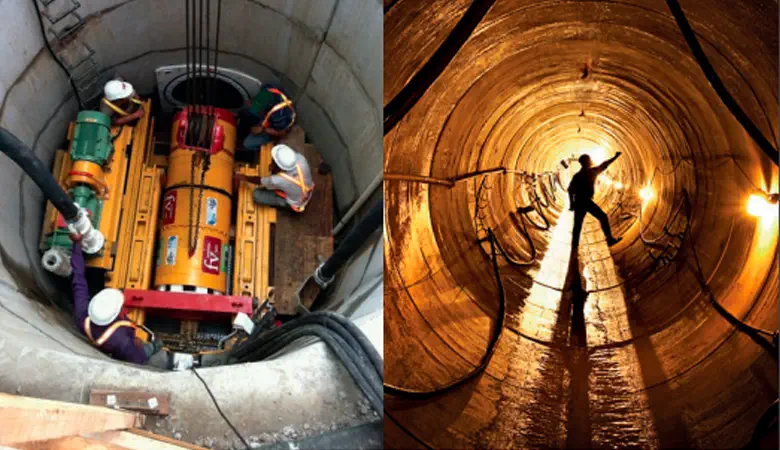

اولین مرحله در اجرای پروژه‌های پایپ‌جکینگ، حفر چاله‌ای به منظور استقرار جک‌های هیدرولیک و احداث دیوارهای حائل بتنی است. این دیوارها نقش مهمی در ایجاد یک تکیه‌گاه محکم برای جک‌ها و جلوگیری از حرکت خاک اطراف چاله دارند. پس از آماده‌سازی چاله، لوله‌های بتنی با استفاده از جک‌های هیدرولیکی قدرتمند در داخل چاله، به صورت تدریجی به سمت جلو هدایت می‌شوند.
اصول کلی جکینگ پایپ
کاربردهای عمده برای لوله کشی و میکروتونل زنی شامل ساخت فاضلاب و زهکشی جدید، جایگزینی و پوشش فاضلاب، خطوط اصلی گاز و آب، خطوط لوله نفت، نصب کابل برق و مخابرات، و کانال های فاضلاب است.
از کاربردهای ویژه می توان به نصب مقاطع مستطیلی یا دایره ای برای متروهای عابر پیاده، زیرگذر جاده ها و تکیه گاه پل‌ها اشاره کرد.
تحقیقات گسترده در حوزه پایپ‌جکینگ، بر اهمیت سه عامل کلیدی در موفقیت آمیز بودن این روش تأکید دارند.
خصوصیات و رفتار محل اتصال قطعات لوله و مصالح مورد استفاده
- اهمیت اتصالات: اتصالات لوله‌ها نقش حیاتی در استحکام و آب‌بندی سیستم دارند. هرگونه نقص در طراحی یا اجرای اتصالات می‌تواند منجر به نشت، کاهش عمر مفید سیستم و حتی شکست کلی آن شود.
- انتخاب مصالح مناسب: مصالحی که برای ساخت اتصالات استفاده می‌شوند باید با توجه به شرایط محیطی، فشار داخلی لوله و نوع سیالی که در آن جریان دارد، انتخاب شوند.
- روش‌های اتصال: روش‌های مختلفی برای اتصال لوله‌ها وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. انتخاب روش مناسب به عوامل مختلفی مانند قطر لوله، ضخامت جداره، جنس لوله و شرایط محیطی بستگی دارد.
آزمایشات محلی و عوامل مؤثر بر اصطکاک
- اهمیت آزمایشات محلی: انجام آزمایشات محلی برای تعیین مشخصات خاک، ضریب اصطکاک و سایر پارامترهای مرتبط با خاک بسیار مهم است. این آزمایشات به مهندسان کمک می‌کند تا طراحی دقیق‌تری برای پروژه داشته باشند.
- اثرات روان‌کاری: استفاده از روان‌کارهای مناسب می‌تواند به طور قابل توجهی اصطکاک بین لوله و خاک را کاهش دهد و در نتیجه نیروی مورد نیاز برای رانش لوله کاهش یابد.
- نیروهای وارده بر لوله: علاوه بر نیروهای اصطکاکی، نیروهای دیگری مانند وزن لوله، فشار خاک و نیروهای ناشی از تغییرات دما نیز بر لوله وارد می‌شوند. تحلیل دقیق این نیروها برای طراحی سیستم پشتیبانی و هدایت لوله ضروری است.
اثرات بارهای رفت و برگشتی (سیکلیک) بر لوله
- خستگی مواد: بارهای تکراری و متناوب می‌توانند باعث ایجاد ترک‌های خستگی در لوله شوند. این ترک‌ها با گذشت زمان گسترش و در نهایت منجر به شکست لوله می‌شوند.
- اهمیت طراحی برای بارهای سیکلیک: طراحی لوله و اتصالات باید به گونه‌ای باشد که بتوانند در برابر بارهای سیکلیک مقاومت کنند. این امر مستلزم استفاده از مصالح با مقاومت بالا در برابر خستگی و طراحی دقیق اتصالات است.
- عوامل مؤثر بر خستگی: عوامل مختلفی مانند دامنه تنش، تعداد سیکل‌های بارگذاری، وجود عیوب در ماده و محیط خورنده می‌توانند بر عمر خستگی لوله تأثیر بگذارند.
مراحل پایپ جکینگ
- رانش لوله: در پایپ جکینگ، لوله به صورت تدریجی و با استفاده از نیروی هیدرولیکی از یک گودال دسترسی به سمت گودال هدف هدایت می‌شود.
- حفاری پیشرو: همزمان با رانش لوله، یک ابزار حفاری کوچک در جلوی لوله حرکت ، خاک را برش و از مسیر خارج می‌کند.
- هدایت دقیق: مسیر حرکت لوله با استفاده از سیستم‌های هدایت دقیق کنترل می‌شود تا از برخورد با موانع زیرزمینی جلوگیری شود.
- پشتیبانی لوله: لوله در طول فرآیند رانش توسط تجهیزات پشتیبانی نگهداری می‌شود تا از تغییر شکل و آسیب دیدن آن جلوگیری شود.
اجزای اصلی سیستم
- جک‌های هیدرولیکی: نیروی محرکه اصلی برای رانش لوله را تامین می‌کنند.
- قاب جک: ساختاری است که جک‌ها در آن هستند و نیروی رانش را به لوله منتقل می‌کند.
- لوله: لوله مورد نظر برای نصب در زیر زمین است که می‌تواند از جنس‌های مختلفی مانند بتن، فولاد، پلی اتیلن و … باشد.
- ابزار حفاری: برای برش خاک و ایجاد مسیر حرکت لوله استفاده می‌شود.
- سیستم هدایت: برای کنترل دقیق مسیر حرکت لوله و جلوگیری از برخورد با موانع زیرزمینی استفاده می‌شود.
- پمپ‌های هیدرولیکی: برای تامین فشار روغن مورد نیاز جک‌ها استفاده می‌شود.
- سیستم کنترل: برای کنترل و نظارت بر تمام مراحل عملیات پایپ جکینگ استفاده می‌شود.
مزایا و معایب پایپ جکینگ
با افزایش روزافزون تراکم ساختمانی و تاسیسات شهری در جوامع امروزی و نیز گسترش ترافیک ناشی از رشد جمعیت شهرنشین، نیاز به روش‌های نوین و کارآمد در اجرای پروژه‌های زیربنایی به ویژه نصب خطوط لوله بیش از پیش احساس می‌شود.
مزایا
در این راستا، روش پایپ جکینگ به عنوان یک جایگزین مناسب و اقتصادی برای روش‌های سنتی حفاری ترانشه باز مطرح گردید. این روش به دلیل مزایایی همچون کاهش اختلال در ترافیک، حفظ محیط زیست و کاهش هزینه‌های اجرایی، به طور گسترده‌ای در پروژه‌های شهری مورد استفاده قرار می‌گیرد.
کاهش اختلال در سطح زمین: در مقایسه با حفاری ترانشه، اختلال کمتری در سطح زمین ایجاد می‌کند.
کاهش هزینه‌ها: در بسیاری از موارد، به دلیل کاهش هزینه‌های مربوط به بازسازی سطح زمین، اقتصادی‌تر از حفاری ترانشه است.
سرعت اجرا: در برخی موارد، سرعت اجرای پایپ جکینگ بیشتر از حفاری ترانشه است.
مناسب برای مناطق شهری: برای مناطقی با محدودیت‌های فضایی و وجود موانع زیرزمینی مناسب‌تر است.
کاهش اثرات زیست محیطی: به دلیل کاهش تخریب خاک و آلودگی آب، اثرات زیست محیطی کمتری دارد.
معایب
با وجود مزایای فراوان روش پایپ جکینگ، این روش نیز همچون سایر روش‌های اجرایی دارای محدودیت‌ها و معایبی است که در برخی شرایط ممکن است اجرای آن را با چالش مواجه کند. در ادامه به بررسی برخی از مهم‌ترین معایب این روش می‌پردازیم:
- هزینه اولیه بالا: تهیه تجهیزات تخصصی، نیروی انسانی ماهر و اجرای عملیات حفاری و نصب لوله‌ها، نیازمند سرمایه‌گذاری اولیه قابل توجهی است که ممکن است در برخی پروژه‌ها هزینه‌های کلی را افزایش دهد.
- محدودیت در قطر لوله: قطر لوله‌هایی که می‌توان با روش پایپ جکینگ نصب کرد، محدود به ظرفیت تجهیزات و شرایط زمین است. برای لوله‌های با قطر بسیار بزرگ، ممکن است روش‌های جایگزین مناسب‌تر باشند.
- نیاز به تخصص و تجربه: اجرای موفق پروژه‌های پایپ جکینگ نیازمند دانش فنی بالا و تجربه کافی در این زمینه است. عدم بهره‌گیری از نیروی انسانی متخصص می‌تواند منجر به بروز مشکلات و افزایش هزینه‌ها شود.
- تأثیر شرایط زمین: نوع خاک، وجود سنگ‌های بزرگ، سطح آب زیرزمینی و سایر شرایط زمین می‌توانند بر اجرای موفق پروژه‌های پایپ جکینگ تأثیرگذار باشند. در برخی موارد، ممکن است نیاز به انجام عملیات پیش‌نیاز مانند تثبیت خاک یا کاهش سطح آب زیرزمینی باشد.
- محدودیت در مسیر لوله: وجود موانع زیرزمینی مانند لوله‌های موجود، کابل‌ها و سازه‌های بتنی می‌تواند اجرای پروژه‌های پایپ جکینگ را با مشکل مواجه کند. در این موارد، ممکن است نیاز به تغییر مسیر لوله یا استفاده از روش‌های جایگزین باشد.
- مشکلات فنی: در طول اجرای پروژه، با مشکلاتی مانند گیر کردن لوله، شکستن لوله، نشت روان‌کار و سایر مشکلات فنی مواجه شویم که نیاز به توقف کار و رفع مشکل دارد.
کاربردهای پایپ جکینگ
از جمله کاربردهای برجسته پایپ‌جکینگ می‌توان به عبور خطوط لوله از زیر تاسیسات شهری، بزرگراه‌ها، خطوط ریلی و خاکریزها اشاره نمود. این روش با حداقل اختلال در فعالیت‌های روزمره و زیرساخت‌های موجود، امکان احداث خطوط لوله جدید را فراهم می‌آورد.
- نصب خطوط لوله آب و فاضلاب
- نصب خطوط لوله گاز
- نصب کابل‌های برق و مخابرات
- نصب لوله‌های جمع‌آوری آب‌های سطحی
- نصب تونل‌های کوچک برای عبور تاسیسات زیربنایی
مقایسه پایپ جکینگ با روش‌های سنتی
پایپ جکینگ در مقایسه با روش‌های سنتی حفاری مانند حفاری ترانشه، مزایای قابل توجهی را ارائه می‌دهد. در جدول زیر، پایپ جکینگ با روش سنتی حفاری ترانشه در چندین فاکتور کلیدی مقایسه می‌شود:
| فاکتور | پایپ جکینگ | ترانشه |
| اختلال در سطح | کم | زیاد |
| هزینه | متوسط | کم |
| سرعت | متوسط | زیاد |
| مناسب برای مناطق شهری | عالی | ضعیف |
| اثرات زیست محیطی | متوسط | کم |
همانطور که در جدول مشاهده می کنید، پایپ جکینگ از نظر ایجاد اختلال در سطح، مناسب بودن برای مناطق شهری و اثرات زیست محیطی، برتری قابل توجهی نسبت به روش سنتی حفاری ترانشه دارد.
با این حال، از نظر سرعت اجرا، حفاری ترانشه همچنان در برخی موارد سریعتر است و از نظر هزینه نیز می‌توانند با هم برابری کنند.
