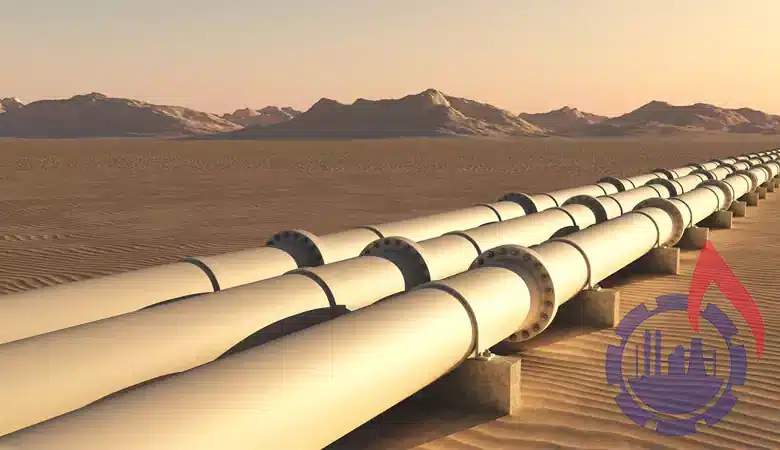

خط لوله گاز، رگ‌های حیاتی صنعت انرژی هستند که گاز طبیعی را از منابع تولید به مصرف‌کنندگان می‌رسانند. این سازه‌های عظیم و پیچیده، نقش مهمی در تأمین انرژی مورد نیاز صنایع و منازل بازی می‌کنند.
اما آیا تاکنون به این فکر کرده‌اید که این خطوط لوله چگونه ساخته می‌شوند، چه مراحلی را طی می‌کنند و چه چالش‌هایی در مسیر خود دارند؟
در این مقاله، به دنیای شگفت‌انگیز خطوط لوله گاز قدم خواهیم گذاشت و به بررسی جوانب مختلف آن خواهیم پرداخت.
فهرست
- خط لوله گاز چیست؟
- تاریخچه خطوط لوله گاز در ایران
- اهمیت خط لوله گاز در صنعت انرژی
- انواع خط لوله گاز
- طراحی خط لوله گاز
- اجزای اصلی یک خط لوله گاز و وظایف آن‌ها
- استانداردهای ایمنی در خط لوله گاز
- فشار گاز در خطوط لوله انتقال گاز
خط لوله گاز چیست؟
خط لوله گاز به سیستمی از لوله‌ها گفته می‌شود که برای انتقال گاز طبیعی از محل تولید یا ذخیره‌سازی به مراکز مصرف طراحی شده است. این لوله‌ها معمولاً از جنس فولاد بوده و در اندازه‌ها و طول‌های مختلف ساخته می‌شوند.
گاز طبیعی که از طریق این خطوط منتقل می‌شود، یکی از مهمترین منابع انرژی در جهان است و در تولید برق، گرمایش منازل و صنایع، و همچنین به عنوان خوراک صنایع پتروشیمی مورد استفاده قرار می‌گیرد.
تاریخچه خط لوله گاز در ایران
تاریخچه خطوط لوله گاز در ایران به قدمت صنعت نفت در این کشور گره خورده است. با کشف منابع عظیم نفت و گاز در ایران و افزایش تقاضا برای این منابع انرژی، احداث خطوط لوله برای انتقال گاز به مناطق مختلف کشور و صادرات آن به کشورهای دیگر آغاز شد.
آغازین روزهای خط لوله گاز در ایران
- اواخر قرن نوزدهم و اوایل قرن بیستم: با کشف نفت در مناطق جنوب ایران، نخستین خطوط لوله برای انتقال نفت خام احداث شدند. در این دوره، گاز طبیعی که همراه نفت استخراج می‌شد، به عنوان یک محصول جانبی تلقی شده و اغلب به هدر می‌رفت.
- دهه‌های 1319 و 1329: با افزایش تقاضا برای گاز طبیعی در صنایع و مصارف خانگی، نخستین خطوط لوله گاز برای انتقال گاز از مناطق تولید به مراکز مصرف احداث شدند. این خطوط لوله عموماً کوتاه بوده و ظرفیت انتقال پایینی داشتند.
توسعه شبکه خطوط لوله گاز در ایران
- دهه‌های 1339 و 1349: با گسترش صنایع و افزایش جمعیت، نیاز به گاز طبیعی به شدت افزایش یافت. در این دوره، پروژه‌های بزرگ احداث خطوط لوله گاز در ایران آغاز شد. از جمله مهمترین این پروژه‌ها می‌توان به احداث خط لوله گاز سراسری اشاره کرد که گاز مناطق جنوبی کشور را به مناطق شمالی و مرکزی انتقال می‌داد.
- دهه‌های 1359 و 1369: با وقوع جنگ تحمیلی و تحریم‌های اقتصادی، توسعه شبکه خطوط لوله گاز در ایران با کندی مواجه شد. با این حال، پس از پایان جنگ، تلاش‌های زیادی برای احیای صنعت گاز و توسعه شبکه خطوط لوله انجام شد.
- دهه‌های 1379 و 1389: با کشف میدان‌های عظیم گازی در پارس جنوبی، توسعه شبکه خطوط لوله گاز در ایران شتاب بیشتری گرفت. احداث خطوط لوله طولانی و با ظرفیت بالا برای انتقال گاز از پارس جنوبی به مناطق مختلف کشور و صادرات آن به کشورهای همسایه، از مهمترین پروژه‌های این دوره بود.
اهمیت خط لوله گاز در صنعت انرژی
خط لوله گاز نقش بسیار مهمی در صنعت انرژی ایفا می‌کند و دلایل زیر اهمیت آن را برجسته می‌سازد:
- تامین پایدار انرژی: خط لوله گاز به عنوان یک شبکه گسترده و پیوسته، امکان تامین پایدار انرژی را برای مصرف‌کنندگان فراهم می‌کند.
- کاهش هزینه‌های انتقال: انتقال گاز از طریق خط لوله به مراتب ارزان‌تر و ایمن‌تر از سایر روش‌های حمل‌ونقل مانند تانکر است.
- افزایش بهره‌وری: خط لوله گاز امکان انتقال حجم زیادی از گاز را در کوتاه‌ترین زمان ممکن فراهم می‌کند و به این ترتیب بهره‌وری در صنعت انرژی را افزایش می‌دهد.
- کاهش آلودگی محیط زیست: استفاده از گاز طبیعی به عنوان سوخت، نسبت به سوخت‌های فسیلی دیگر مانند زغال سنگ و نفت، آلودگی کمتری تولید می‌کند و به این ترتیب به حفظ محیط زیست کمک می‌کند.
- توسعه صنایع پایین‌دستی: وجود شبکه گسترده خط لوله گاز، امکان توسعه صنایع پایین‌دستی مانند صنایع پتروشیمی را فراهم می‌کند و به این ترتیب به رشد اقتصادی کشور کمک می‌کند.
اهمیت خط لوله گاز در ایران
خطوط لوله گاز در ایران نقش بسیار مهمی در تامین انرژی، توسعه صنایع و بهبود وضعیت زندگی مردم ایفا می‌کنند. برخی از مهمترین دلایل اهمیت خطوط لوله گاز در ایران عبارتند از:
- تامین سوخت مورد نیاز صنایع: خطوط لوله گاز، سوخت مورد نیاز صنایع بزرگ و کوچک را تامین کرده و به این ترتیب به توسعه صنعتی کشور کمک می‌کنند.
- تامین سوخت مورد نیاز نیروگاه‌ها: گاز طبیعی یکی از مهمترین سوخت‌های مورد استفاده در نیروگاه‌های برق است و خطوط لوله گاز، این سوخت را به نیروگاه‌ها منتقل می‌کنند.
- تامین سوخت مورد نیاز مصارف خانگی: خطوط لوله گاز، گاز مورد نیاز برای پخت و پز و گرمایش منازل را تامین کرده و به بهبود کیفیت زندگی مردم کمک می‌کنند.
- صادرات گاز: صادرات گاز طبیعی از طریق خطوط لوله، یکی از منابع مهم درآمد ارزی برای کشور است.
انواع خط لوله گاز
خطوط لوله گاز بر اساس عوامل مختلفی مانند قطر، فشار کاری، جنس لوله و کاربرد، به انواع مختلفی تقسیم‌بندی می‌شوند. هر نوع خط لوله، ویژگی‌ها و کاربردهای خاص خود را دارد. در ادامه به بررسی برخی از انواع رایج خط لوله گاز می‌پردازیم:
قطر لوله
- خطوط لوله انتقال: این خطوط دارای قطر بزرگ و فشار کاری بالایی هستند و برای انتقال حجم زیادی از گاز در مسافت‌های طولانی استفاده می‌شوند. خطوط لوله سراسری که گاز را از مناطق تولید به مراکز مصرف منتقل می‌کنند، نمونه‌ای از این نوع خطوط هستند.
- خطوط لوله توزیع: این خطوط دارای قطر متوسط و فشار کاری پایین‌تری نسبت به خطوط انتقال هستند و برای توزیع گاز در شهرها و روستاها استفاده می‌شوند.
- خطوط لوله سرویس: این خطوط کوچک‌ترین قطر را داشته و برای اتصال انشعابات به خطوط اصلی و انتقال گاز به مصرف‌کنندگان نهایی مانند منازل و صنایع کوچک استفاده می‌شوند.
حسب فشار کاری
- خطوط لوله فشار قوی: این خطوط برای انتقال گاز با فشار بالا استفاده می‌شوند و معمولاً در مناطق تولید و انتقال گاز به کار می‌روند.
- خطوط لوله فشار متوسط: این خطوط برای توزیع گاز در مناطق شهری و روستایی استفاده می‌شوند.
- خطوط لوله فشار ضعیف: این خطوط برای اتصال انشعابات به خطوط اصلی و انتقال گاز به مصرف‌کنندگان نهایی استفاده می‌شوند.
بر اساس جنس لوله
- خطوط لوله فولادی: رایج‌ترین نوع خط لوله گاز بوده و از جنس فولاد ساخته می‌شوند. فولاد استحکام و مقاومت بالایی در برابر فشار و خوردگی دارد.
- خطوط لوله پلی اتیلن: این نوع خطوط سبک‌تر و انعطاف‌پذیرتر از خطوط فولادی هستند و در مناطقی که امکان حفاری محدود است، استفاده می‌شوند.
- خطوط لوله چدنی: این نوع خطوط در گذشته به طور گسترده استفاده می‌شدند، اما امروزه به دلیل وزن زیاد و شکنندگی، کمتر مورد استفاده قرار می‌گیرند.
با توجه به کاربرد
- خطوط لوله انتقال گاز: برای انتقال گاز از مناطق تولید به مراکز مصرف استفاده می‌شوند.
- خطوط لوله توزیع گاز: برای توزیع گاز در شهرها و روستاها استفاده می‌شوند.
- خطوط لوله جمع‌آوری گاز: برای جمع‌آوری گاز از چاه‌های گاز و انتقال آن به ایستگاه‌های تقویت فشار استفاده می‌شوند.
- خطوط لوله تزریق گاز: برای تزریق گاز به مخازن نفت و افزایش تولید نفت استفاده می‌شوند.
طراحی خط لوله گاز
طراحی خط لوله گاز، فرآیندی پیچیده و دقیق است که نیازمند در نظر گرفتن عوامل متعدد مهندسی، اقتصادی و زیست محیطی است. هدف اصلی از طراحی، ایجاد یک سیستم ایمن و کارآمد برای انتقال گاز طبیعی از محل تولید به مراکز مصرف است.
در ادامه به بررسی عوامل موثر در طراحی خط لوله گاز، نرم‌افزارهای مورد استفاده و استانداردهای حاکم بر این فرآیند می‌پردازیم.
عوامل موثر در طراحی خط لوله گاز
عوامل متعددی در طراحی خط لوله گاز نقش دارند که از جمله مهمترین آن‌ها می‌توان به موارد زیر اشاره کرد:
- نوع گاز: ترکیب شیمیایی گاز، فشار بخار، چگالی و سایر خواص فیزیکی گاز، بر انتخاب نوع لوله، ضخامت دیواره و سایر مشخصات فنی خط لوله تاثیرگذار است.
- فشار و دبی: فشار و دبی گاز در خط لوله، تعیین‌کننده قطر لوله، ضخامت دیواره و تعداد ایستگاه‌های تقویت فشار است.
- مسافت و توپوگرافی: طول خط لوله، تغییرات ارتفاع در مسیر و شرایط آب و هوایی منطقه، بر انتخاب مسیر خط لوله و جنس لوله تاثیر می‌گذارند.
- شرایط خاک و زمین‌شناسی: نوع خاک، وجود گسل و سایر عوامل زمین‌شناسی، بر عمق دفن لوله، روش حفاری و سیستم‌های حفاظت کاتدی تاثیرگذار است.
- استانداردها و مقررات: استانداردهای ملی و بین‌المللی، قوانین و مقررات ایمنی و زیست محیطی، بر تمام مراحل طراحی، ساخت و بهره‌برداری از خط لوله حاکم هستند.
- هزینه: هزینه ساخت، نصب و نگهداری خط لوله، یکی از مهمترین عوامل موثر در انتخاب طرح نهایی است.
نرم‌افزارهای طراحی خط لوله گاز
برای طراحی خط لوله گاز، از نرم‌افزارهای تخصصی استفاده می‌شود. این نرم‌افزارها به مهندسان اجازه می‌دهند تا مدل‌های سه بعدی از خط لوله ایجاد کنند، محاسبات هیدرولیکی و مکانیکی را انجام دهند، تنش‌های وارد را تحلیل کنند و بهترین مسیر را انتخاب کنند.
برخی از نرم‌افزارهای پرکاربرد در طراحی خط لوله گاز عبارتند از:
- CAESAR II: این نرم‌افزار برای تحلیل تنش‌های لوله و اتصالات و بررسی پایداری سیستم لوله‌کشی استفاده می‌شود.
- Pipe Flow Expert: این نرم‌افزار برای محاسبات هیدرولیکی خطوط لوله و تعیین افت فشار استفاده می‌شود.
- AutoCAD: این نرم‌افزار برای ترسیم نقشه‌های دو بعدی و سه بعدی از خط لوله استفاده می‌شود.
- PDMS: این نرم‌افزار برای مدل‌سازی سه بعدی از تاسیسات صنعتی و ایجاد پایگاه داده اطلاعاتی استفاده می‌شود.
استانداردهای طراحی خط لوله گاز در ایران و جهان
استانداردهای طراحی خط لوله گاز، مجموعه قوانین و مقرراتی هستند که برای تضمین ایمنی و عملکرد صحیح تدوین شده‌اند. در ایران، استانداردهای ملی ایران (مبحث 16 مقررات ملی ساختمان) و استانداردهای موسسه استاندارد و تحقیقات صنعتی ایران، و در سطح بین‌المللی، استانداردهای API، ASME و ISO، از مهمترین استانداردهای حاکم بر طراحی خط لوله گاز هستند.
برخی از مهمترین استانداردهای مورد استفاده در طراحی عبارتند از:
- API 1102: مشخصات فنی لوله‌های فولادی برای خطوط لوله انتقال گاز
- ASME B31.8: کد طراحی خطوط لوله گاز و مایع
- ISO 13623: سیستم مدیریت ایمنی در صنعت نفت و گاز
اجزای اصلی یک خط لوله گاز و وظایف آن‌ها
یک خط لوله گاز، سیستمی پیچیده و حیاتی است که برای انتقال ایمن و پایدار گاز طبیعی از محل تولید به مراکز مصرف طراحی شده است. این سیستم از اجزای مختلفی تشکیل شده که هر یک نقش مهمی در عملکرد کلی ایفا می‌کنند.
در ادامه به بررسی اجزای اصلی یک خط لوله گاز و وظایف آن‌ها خواهیم پرداخت.
لوله
- وظیفه: اصلی‌ترین بخش خط لوله است که برای انتقال گاز استفاده می‌شود. لوله‌ها معمولاً از جنس فولاد، پلی اتیلن یا چدن ساخته می‌شوند.
- انواع: لوله‌های انتقال، توزیع و سرویس بر اساس قطر، فشار کاری و کاربرد متفاوت هستند.
اتصالات
- وظیفه: برای اتصال لوله‌ها به یکدیگر و به سایر تجهیزات استفاده می‌شوند.
- انواع: زانو، سه راهی، فلنج، کوپلینگ و … .
شیرآلات
- وظیفه: برای کنترل جریان گاز، قطع و وصل جریان و ایزوله کردن بخش‌های مختلف خط لوله استفاده می‌شوند.
- انواع: شیر دروازه‌ای، شیر توپی، شیر اطمینان و … .
ایستگاه‌های تقویت فشار
- وظیفه: برای افزایش فشار گاز در طول مسیر خط لوله به منظور جبران افت فشار ناشی از اصطکاک و تغییرات ارتفاع استفاده می‌شوند.
- اجزا: کمپرسور، تجهیزات کنترل، سیستم‌های خنک‌کننده و … .
تجهیزات اندازه‌گیری
- وظیفه: برای اندازه‌گیری حجم و کیفیت گاز عبوری از خط لوله استفاده می‌شوند.
- اجزا: کنتورهای گاز، آنالیزورهای گاز و … .
ایستگاه‌های افت فشار
وظیفه: برای کاهش فشار گاز قبل از ورود به شبکه‌های توزیع استفاده می‌شوند.
سیستم‌های حفاظت کاتدی
وظیفه: برای جلوگیری از خوردگی لوله‌ها و افزایش عمر مفید خط لوله استفاده می‌شوند.
سیستم‌های کنترل و مانیتورینگ
- وظیفه: برای کنترل و نظارت بر عملکرد خط لوله و تشخیص و رفع عیوب احتمالی استفاده می‌شوند.
- اجزا: سنسورها، ترانسمیترها، PLC ها و سیستم‌های اسکادا.
سیستم‌های ایمنی
- وظیفه: برای جلوگیری از حوادث احتمالی مانند نشت گاز و آتش‌سوزی استفاده می‌شوند.
- اجزا: شیرهای اطمینان، سیستم‌های اعلام حریق، سیستم‌های اطفاء حریق و … .
استانداردهای ایمنی در خط لوله گاز
ایمنی در خطوط لوله گاز یکی از مهمترین مسائل در صنعت نفت و گاز است. با توجه به خطرات بالقوه ناشی از نشت گاز، انفجار و آتش‌سوزی، رعایت استانداردهای ایمنی در طراحی، ساخت، بهره‌برداری و نگهداری از خطوط لوله گاز از اهمیت ویژه‌ای برخوردار است.
اهمیت استانداردهای ایمنی در خطوط لوله
- حفاظت از جان انسان‌ها: رعایت استانداردهای ایمنی از بروز حوادثی که منجر به تلفات جانی می‌شود، جلوگیری می‌کند.
- حفاظت از محیط زیست: این استانداردها از آلودگی محیط زیست ناشی از نشت گاز جلوگیری می‌کنند.
- حفاظت از دارایی‌ها: با رعایت استانداردهای ایمنی، از خسارات مالی ناشی از حوادث جلوگیری می‌شود.
- تامین امنیت انرژی: رعایت استانداردهای ایمنی، تضمین‌کننده تامین پایدار انرژی برای مصرف‌کنندگان است.
استانداردهای حاکم بر خطوط لوله گاز در ایران
در ایران، استانداردهای متعددی برای تضمین ایمنی در خطوط لوله گاز تدوین شده است. برخی از مهمترین این استانداردها عبارتند از:
- مبحث 16 مقررات ملی ساختمان: این مبحث به طور خاص به تاسیسات گاز و ایمنی آن‌ها می‌پردازد و الزامات مربوط به طراحی، نصب و نگهداری تاسیسات گاز را مشخص می‌کند.
- استانداردهای موسسه استاندارد و تحقیقات صنعتی ایران: این موسسه استانداردهای مختلفی را در حوزه خطوط لوله گاز تدوین کرده است که شامل استانداردهای مربوط به مواد، جوشکاری، بازرسی و … می‌شود.
- استانداردهای شرکت ملی گاز ایران: شرکت ملی گاز ایران نیز استانداردهای اختصاصی خود را برای طراحی، ساخت و بهره‌برداری از خطوط لوله گاز تدوین کرده است.
چالش‌های ایمنی در خطوط لوله گاز در ایران
- خوردگی: خوردگی لوله‌ها یکی از مهمترین عوامل تهدیدکننده ایمنی خطوط لوله است.
- زلزله: ایران کشوری زلزله‌خیز است و زلزله می‌تواند به خطوط لوله آسیب جدی وارد کند.
- دخالت‌های غیرمجاز: حفاری‌های غیرمجاز و سایر دخالت‌ها در مسیر خط لوله می‌تواند منجر به بروز حوادث شود.
- تغییرات آب و هوایی: تغییرات آب و هوایی و افزایش دمای هوا می‌تواند بر عملکرد خطوط لوله تاثیر بگذارد.
فشار گاز در خطوط لوله انتقال گاز
فشار گاز در خطوط لوله انتقال گاز به عوامل مختلفی بستگی دارد و یک مقدار ثابت برای همه خطوط لوله وجود ندارد. این فشار معمولاً با واحد بار یا پوند بر اینچ مربع (psi) اندازه گیری می‌شود.
عوامل موثر بر فشار گاز در خطوط لوله
- فاصله منبع تا مصرف‌کننده: هرچه فاصله بیشتر باشد، به فشار بیشتری نیاز است تا افت فشار ناشی از اصطکاک جبران شود.
- قطر لوله: لوله‌های با قطر بیشتر، افت فشار کمتری دارند و می‌توانند گاز را با فشار کمتر انتقال دهند.
- جنس لوله: جنس لوله و زبری داخلی آن بر میزان اصطکاک و در نتیجه افت فشار تأثیر می‌گذارد.
- نوع گاز: خواص فیزیکی گاز مانند چگالی و ویسکوزیته بر فشار مورد نیاز تأثیر می‌گذارند.
- تغییرات ارتفاع: تغییرات ارتفاع در مسیر خط لوله نیز بر فشار گاز تأثیر می‌گذارد.
- تعداد ایستگاه‌های تقلیل فشار: این ایستگاه‌ها برای کاهش فشار گاز در طول مسیر استفاده می‌شوند.
محدوده فشار در خطوط لوله گاز
به طور کلی، فشار گاز در خطوط لوله انتقال بسیار بالا است و می‌تواند به صدها بار برسد. با این حال، فشار دقیق در هر خط لوله به عوامل ذکر شده بستگی دارد.
فشار گاز در خطوط لوله باید به دقت کنترل شود. فشار بیش از حد می‌تواند باعث آسیب دیدن لوله و اتصالات شود و فشار کمتر از حد نیز می‌تواند باعث کاهش دبی جریان و عدم تأمین نیاز مصرف‌کنندگان شود.
ایستگاه‌های تقلیل فشار
برای کاهش فشار گاز در نقاط مختلف خط لوله و رساندن آن به فشار مناسب برای مصرف‌کنندگان، از ایستگاه‌های تقلیل فشار استفاده می‌شود. این ایستگاه‌ها مجهز به تجهیزات مختلفی مانند رگولاتور، شیرآلات، و فیلترها هستند.
در نتیجه، نمی‌توان یک عدد دقیق برای فشار گاز در تمام خطوط لوله ارائه داد. فشار گاز در هر خط لوله به عوامل مختلفی بستگی دارد و توسط مهندسان طراح بر اساس شرایط خاص هر پروژه تعیین می‌شود.
عوامل ایمنی در ارتباط با فشار گاز
- فشار سنج‌ها: برای اندازه‌گیری دقیق فشار گاز در نقاط مختلف خط لوله از فشار سنج‌های دقیق استفاده می‌شود.
- شیرهای اطمینان: برای جلوگیری از افزایش بیش از حد فشار، از شیرهای اطمینان استفاده می‌شود.
- سیستم‌های هشدار: سیستم‌های هشدار برای تشخیص نشت گاز و افزایش فشار نصب می‌شوند.
